BaseLink Allschwil

Auftraggeber: Primeo Wärme AG
Referenzperson: Roland Bürgin
Objekt: BaseLink Allschwil

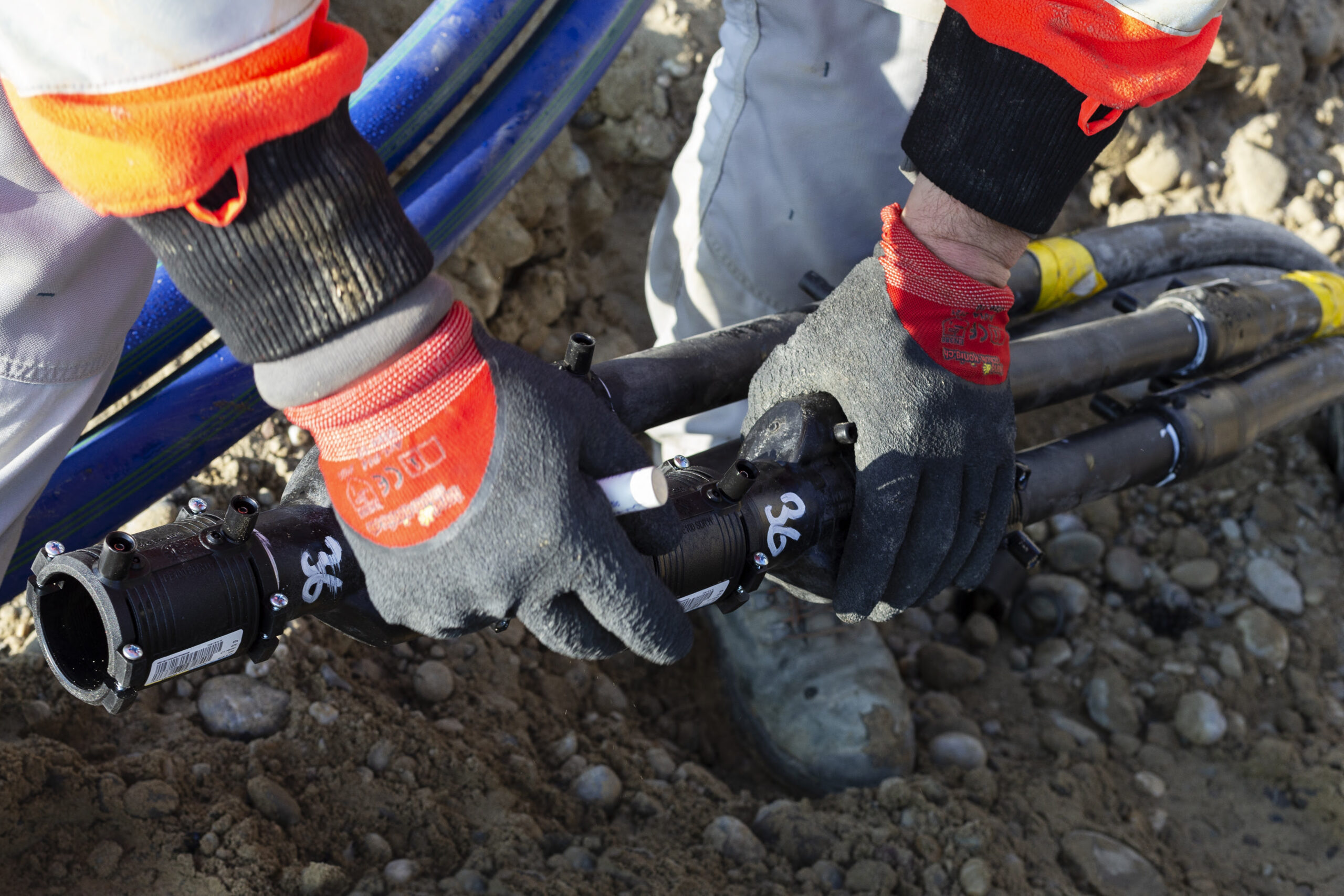

Auftrag: Erdsondenverbindungen mit Verteilschacht und Hauptleitungen
Bohrtiefe / Sondenlänge: 230 x 280m

Erdenergie AG, Heatconnect AG

Die Sonden dienen dazu, die Wärme aus den Gebäuden im Sommer im Erdreich zu speichern und im Winter zu nutzen. Eine thermische Batterie. Die Gesamtanlage dient nicht nur einem Haus oder Gebäude, sondern einem gesamten Baufeld.

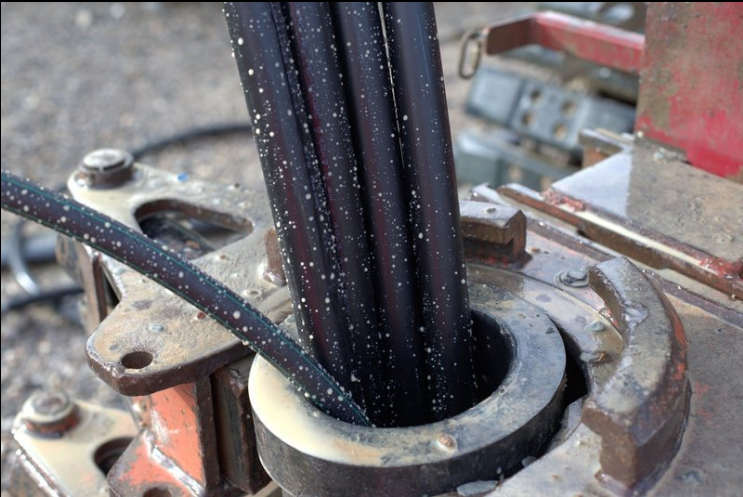

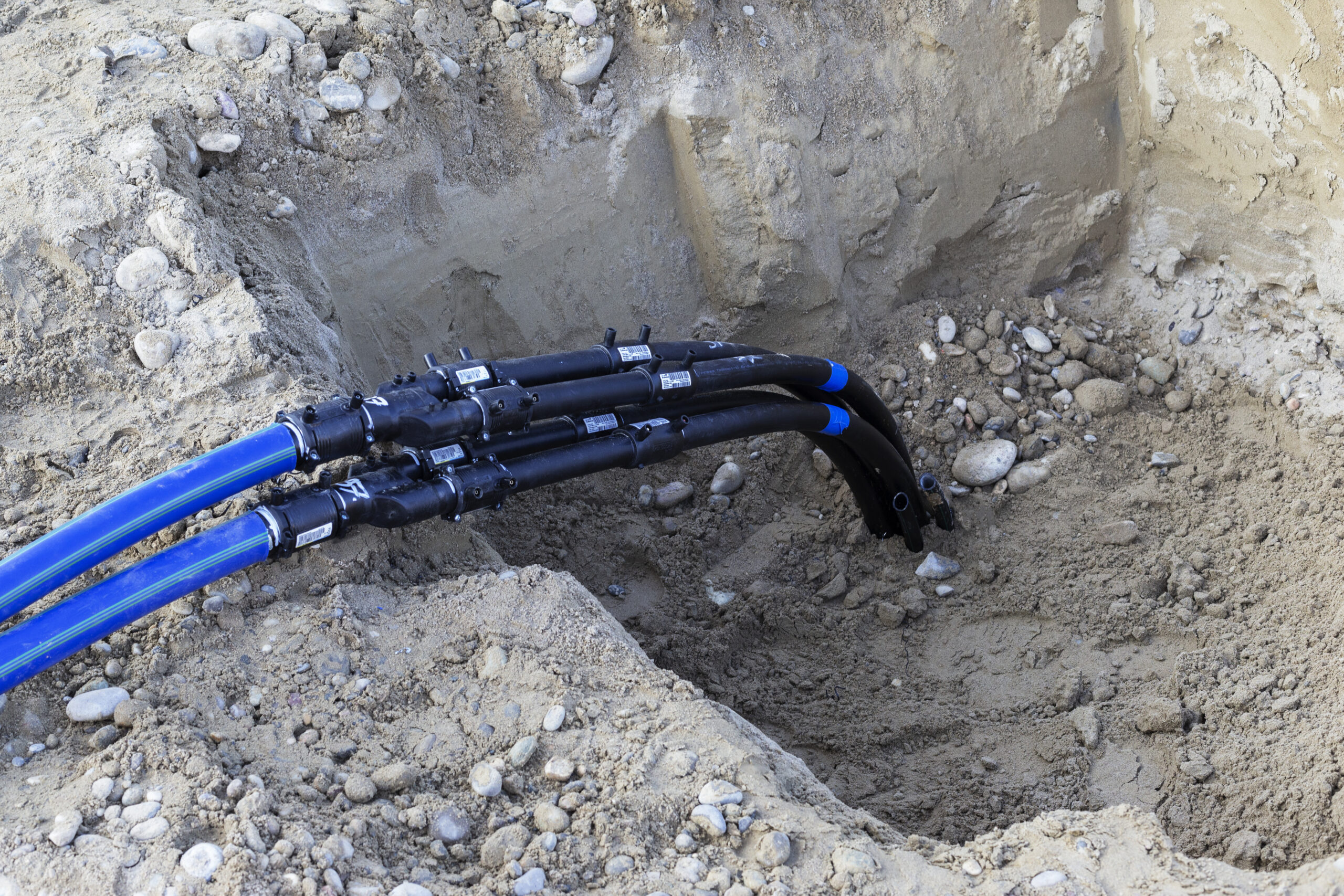

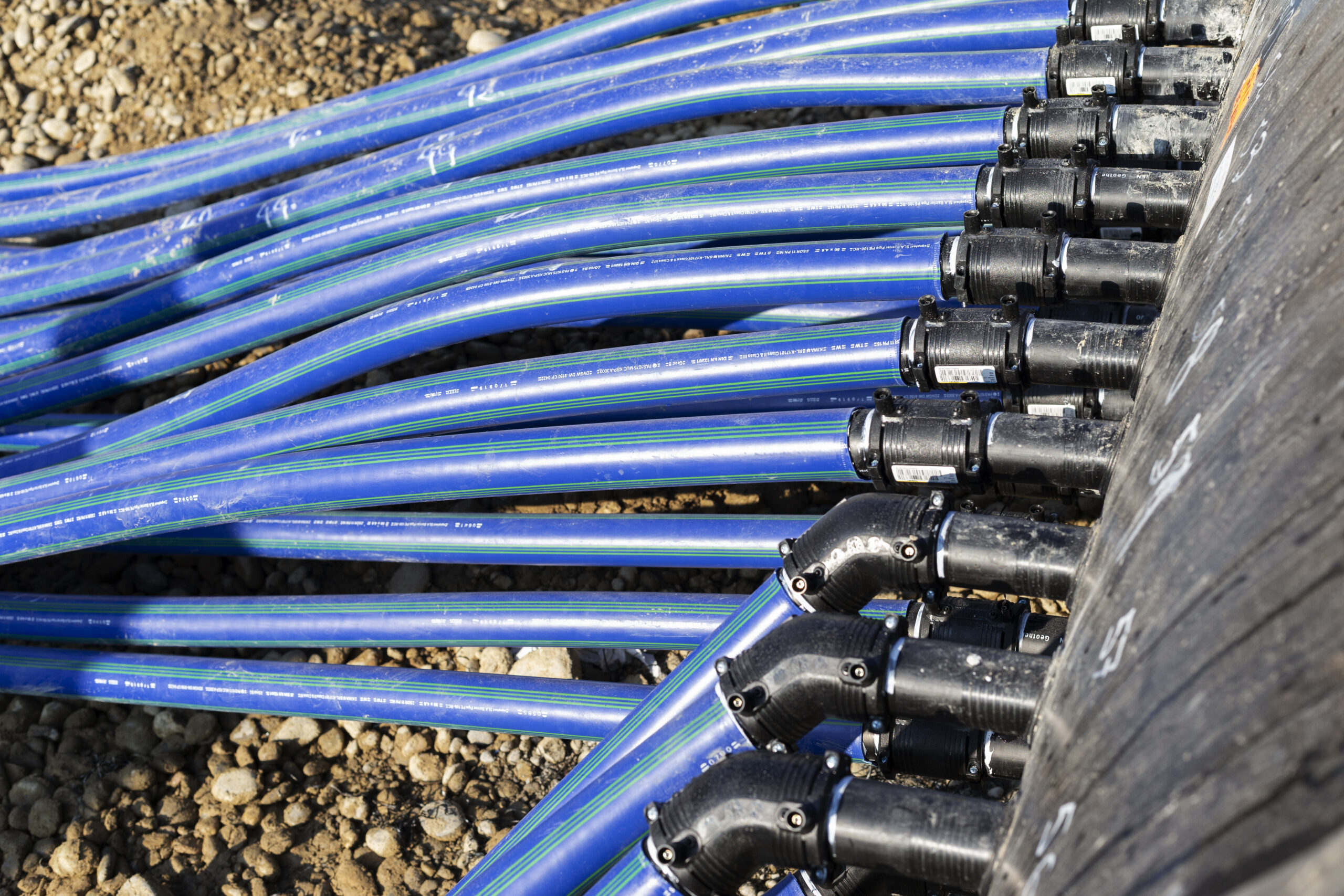

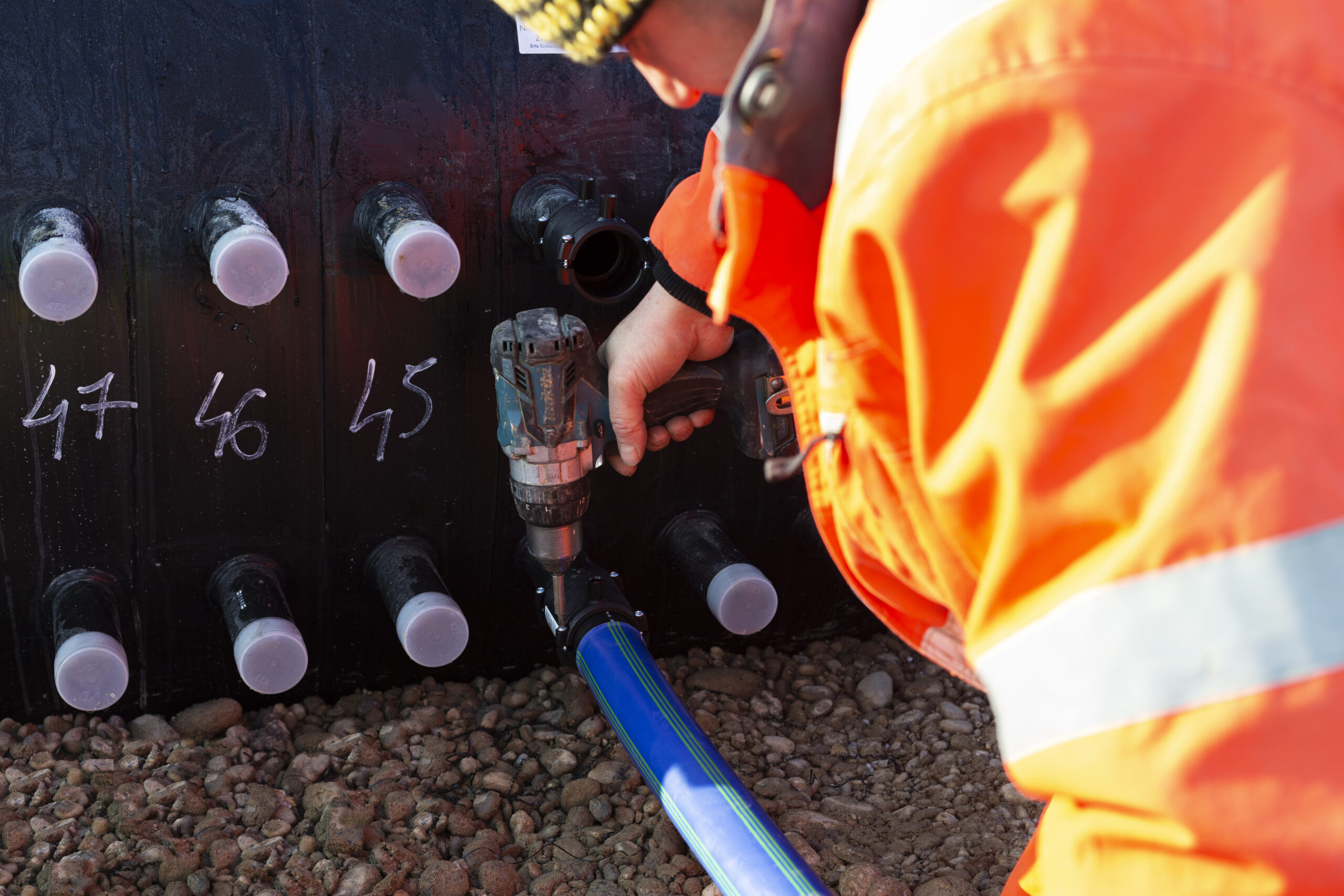

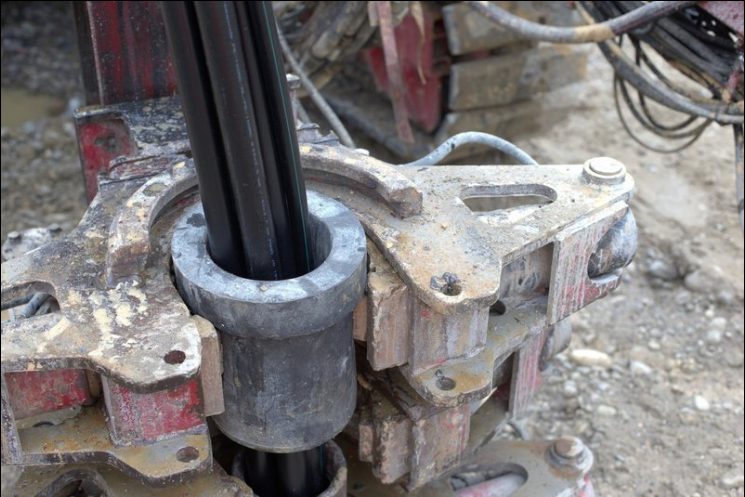

Verwendet wurden diffusionsdichte Barrier-Pipe um eine Ansammlung von Erdgasen im Erdsondensystem zu verhindern und erdverlegte U-Boot Erdsondenverteiler. Bei den Erdsonden handelt es sich um eine Neuentwicklung des Jansen Konzern. JANSEN hipress, die stärkste Erdwärmesonde der Welt, verfügt im Verhältnis zum benötigten Einbaudurchmesser über den geringsten hydraulischen Widerstand.

Das Projekt in Zahlen:

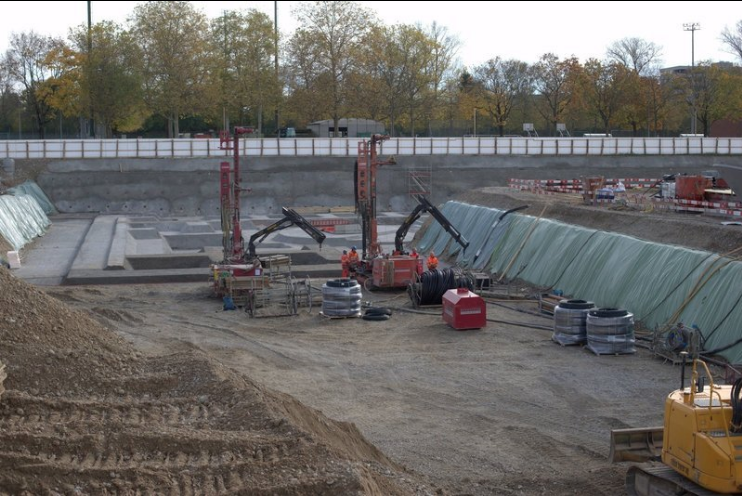

70 Kilometer Erdsonden über 3 Erdsondenfelder
230 Erdsondenbohrungen à 280m

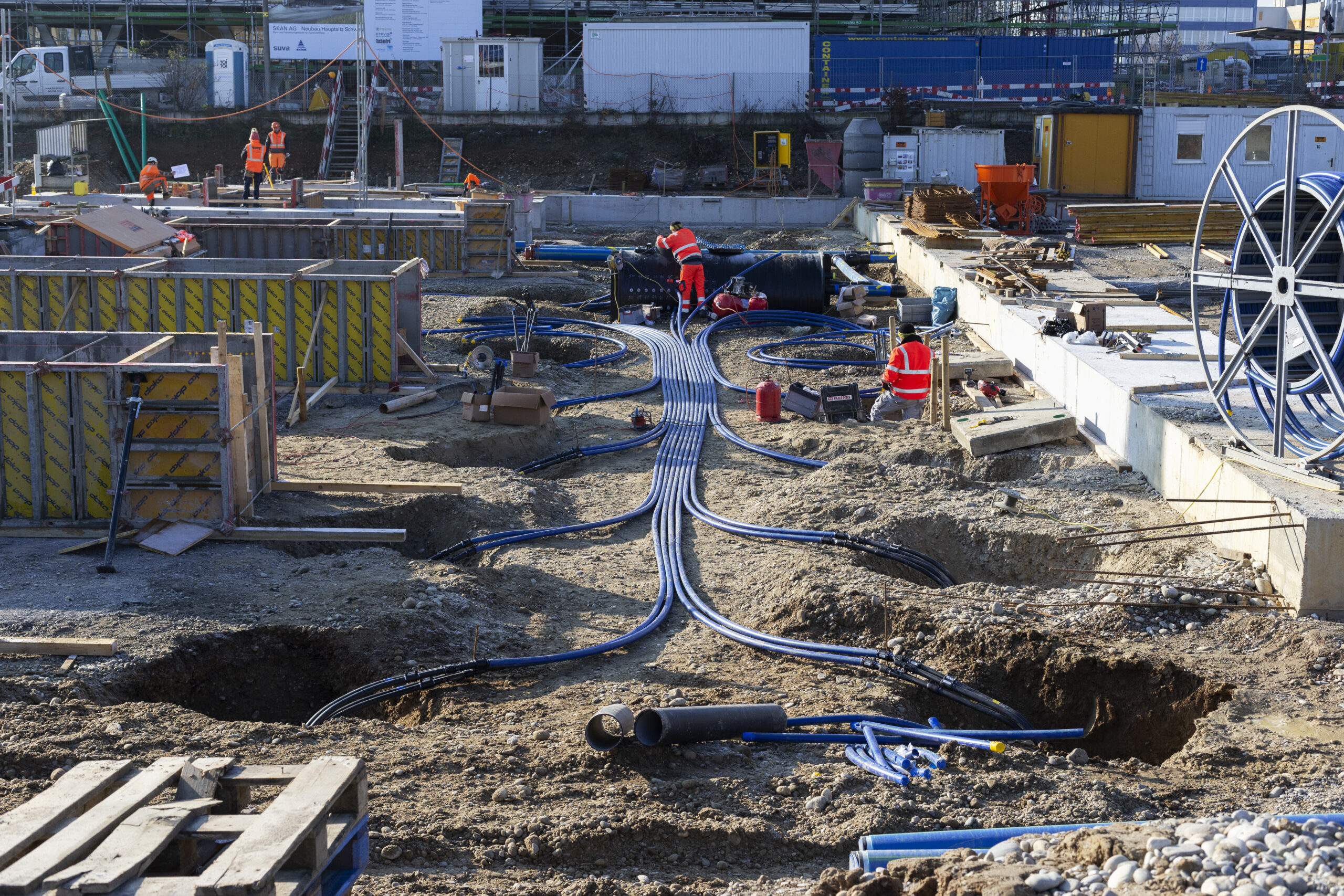

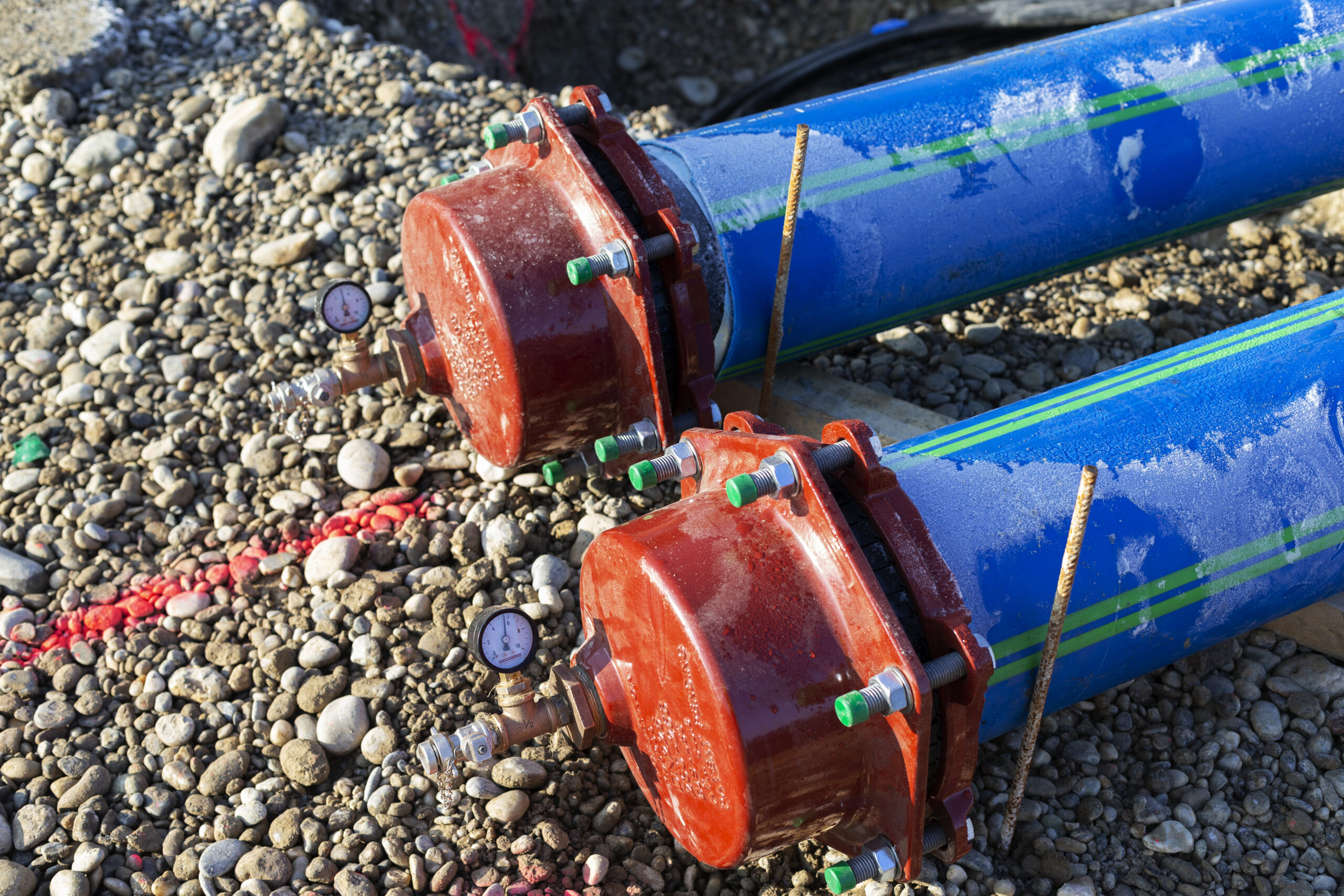

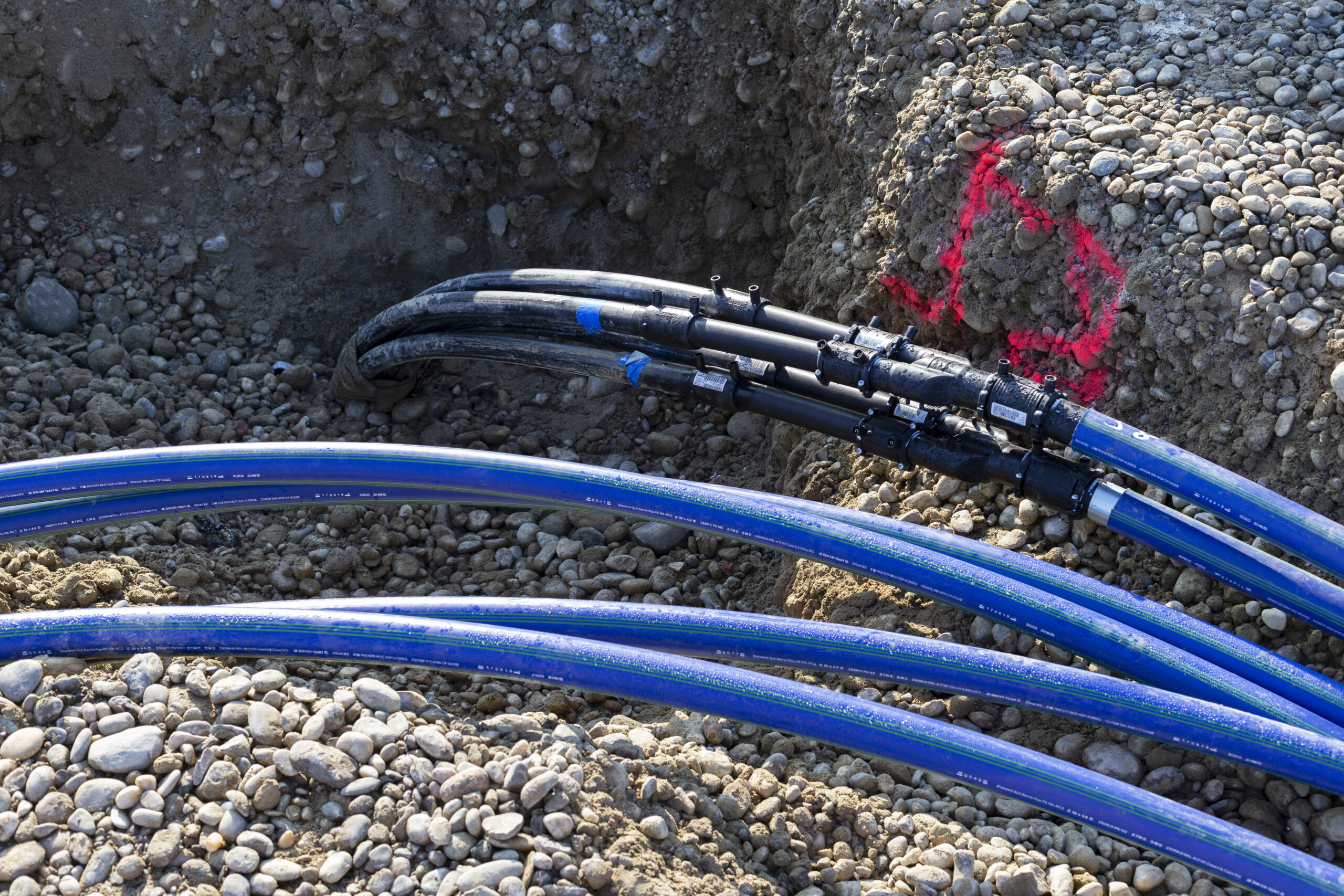

6’800m diffusionsdichte Barrier-Pipe Leitungen

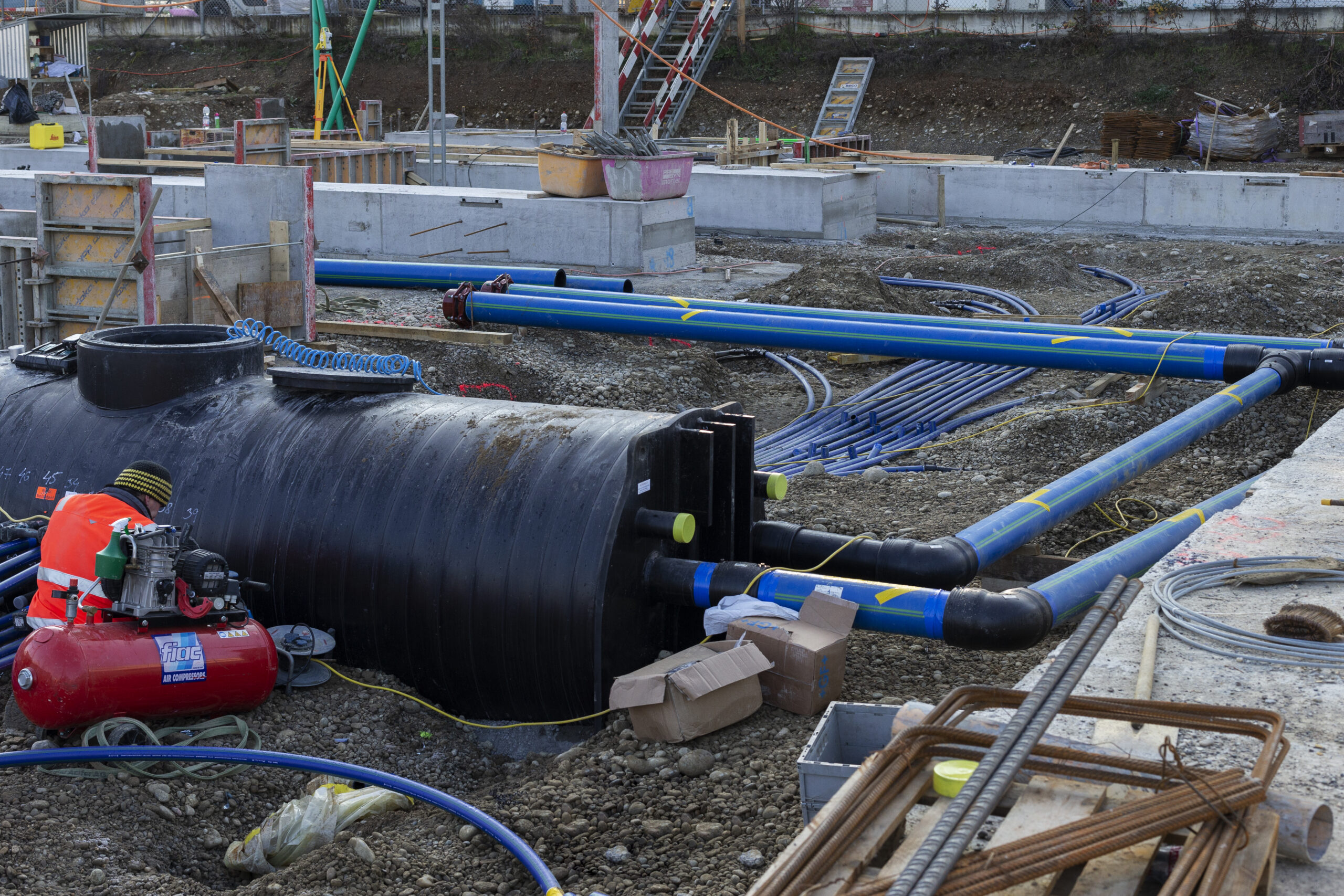

6 Grossverteiler im Aussenbereich
2 Verteilbalken im Innenbereich

Besonderheiten:

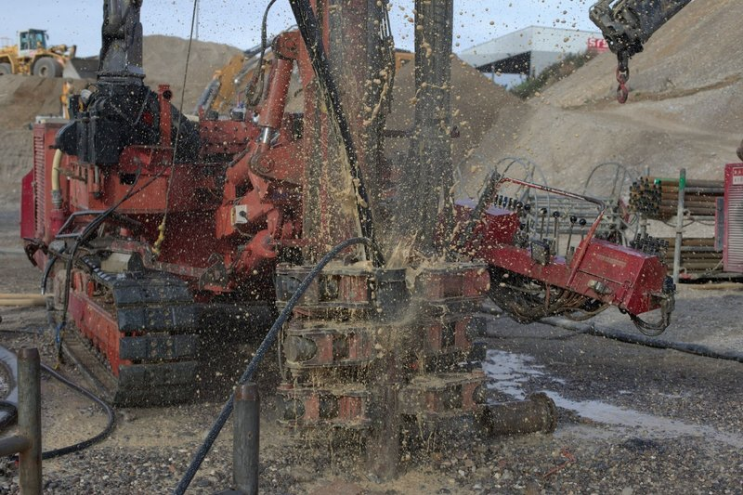

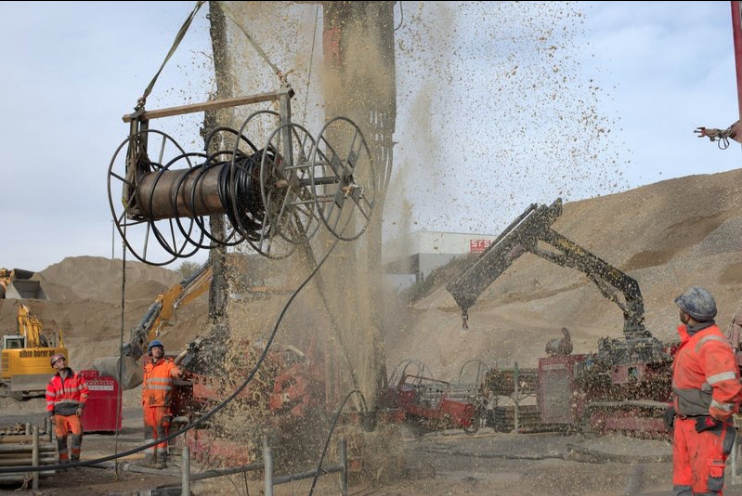

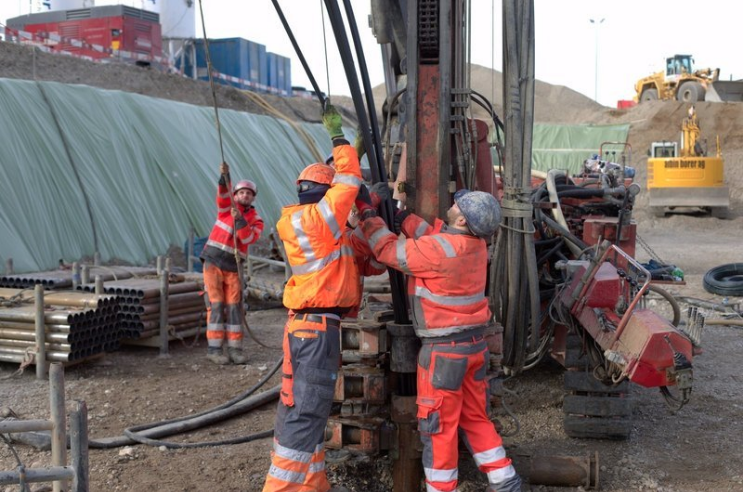

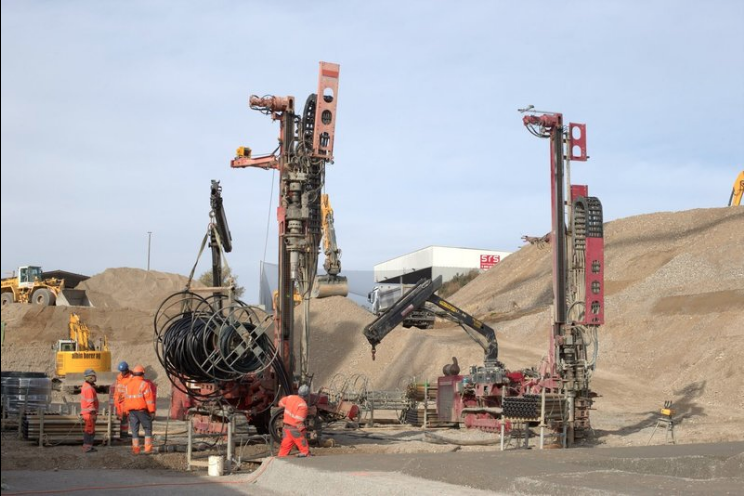

Die Geologie bestand aus einem Niederterrassenschotter mit einer Mächtigkeit von 36 Meter. Darauf folgt bis etwa 300 Meter relativ weicher bis mittelharter toniger Mergel. Um eine gute Abdichtung zu erreichen, wurde der Niederterrassenschotter mit einer temporären Stahlverrohrung durchbohrt und zusätzlich 4 Meter in die Meletta-Schichten gebohrt. Nach der Schutzverrohrung konnte mittels PDC (Polycrystalline- Diamond-Compact) Meissel weitergebohrt werden. Durch die eher weiche Geologie konnte eine sehr hohe Bohrgeschwindigkeit von etwa 40 Meter pro Stunde erreicht werden.
